[CO Pre]Verilog 入门

序

这是北京航空航天大学计算机学院 2025 年计算机组成原理预习部分的 Verilog 部分。

---

IDE

本文使用 ISE 开发与仿真。

---

Verilog 语法

模块的定义方法

模块（module）是 Verilog HDL 的基本功能单元，它实际上代表了具有一定功能的电路实体。通俗来讲，其代表了电路中被导线连接的各个功能模块（子电路）。

以一个与门为例：
方法一：

module AndGate(
    input i1,
    input i2,
    output o
);// 模块名定义、端口定义及IO说明
    assign o = i1 & i2; // 模块功能定义
endmodule// 结束模块定义

方法二：

module AndGate(i1,i2,o); // 模块名定义及端口定义
    input i1;
    input i2; // 也可合并为一句: input i1,i2;
    output o;
    // 上为IO说明
    assign o = i1 & i2; // 模块功能定义
endmodule // 结束模块定义

两种方法没有实质上的区别，只是形式上有所不同：方法 1 对方法 2 中的端口定义及 IO 说明进行了合并。
模块以 module 开始，endmodule 结束，中间包括模块名、端口定义、I/O 说明等部分。模块中的语句除了顺序执行的语句块以外都是并行的；输入输出端口若不特别说明类型及位宽，默认为 1 位 wire 型。

常用数据类型

Wire 型

wire 型数据属于线网 nets 型数据，通常用于表示组合逻辑信号，可以将它类比为电路中的导线。它本身并不能存储数据，需要有输入才有输出（这里输入的专业术语叫驱动器），且输出随着输入的改变而即时改变。一般使用 assign 语句对 wire 型数据进行驱动（assign 语句将在下一节中进行讲解）。

wire 型的数据分为标量（1 位）和向量（多位）两种。可以在声明过程中使用范围指示器指明位数，如 wire [31:0] a;。冒号两侧分别代表最高有效位（MSB, Most Significant Bit）和最低有效位（LSB, Least Significant Bit）。在访问时，可以使用形如 a[7:4] 的方式取出 a 的第 7-4 位数据。

声明位宽时，如果写作 wire [0:31] a 也是可以的。此时高位被指定为第 0 位，低位被指定为第 31 位。为其赋值时 a = 32'h1234_5678 1 会实际存储在首位，而 8 会存储在末位，与正常相反。

信号定义好之后，不仅决定了位宽还决定了方向，例如定义为 [4:7] 的 b 信号，四个管脚分别为 4，5，6，7，在使用中只能正向接，不能反向接。因此接 b[4:7] 是合法的，而 b[7:4] 是不合法的；同理接 c[8:11] 是合法的，接 c[11:8] 是不合法的。（“接”指赋值操作）

在 Verilog 里，信号的位宽可以通过 in[a:b] 这样的语法来取一部分:

assign out = in[7:4];//取 in 的第 7-4 位

这里的 a 和 b 都必须是常量，不能包含变量。比如写成 assign out = in[m * 4 + 3:m * 4] 就会报错，因为 m 是一个变量。
但是，Verilog-2001/SystemVerilog 提供了一种叫 part-select with variable index 的写法:

assign out = in[start +: width];//从 start 位开始往高位取 width 位
assign out = in[start -: width];//从 start 位开始往低位取 width 位

这里的 start 则可以是变量，而 width 必须是常量。

Reg 型

reg 型是寄存器数据类型，具有存储功能。它也分为标量和向量，类似 wire 型，可以类比前面的教程。一般在 always 块内使用 reg 型变量（always 块将在本章后面提到），通过赋值语句来改变寄存器中的值。为了确定何时进行赋值，我们经常需要用到各种控制结构，包括 while、for、switch 等，这与 C 语言中的做法十分相似。

需要注意的是，reg 型变量不能使用 assign 赋值。而且，reg 型并不一定被综合成寄存器，它也可和 always 关键字配合（下一节会讲到），建模组合逻辑。

我们可以通过对 reg 型变量建立数组来对存储器建模，例如 reg [31:0] mem [0:1023];，其中前面的中括号内为位宽，后面的中括号内为存储器数量。这种写法在我们开始搭建CPU后会用到。
我们可以通过引用操作访问存储器型数据元素，类似于位选择操作，例如 mem[2] 就是访问 mem 中的第 3 个元素。

Verilog HDL 中没有多维数组。

数字字面量

Verilog 中的数字字面量可以按二进制（b 或 B）、八进制（o 或 O）、十六进制（h 或 H）、十进制（d 或 D）表示。

数字的完整表达为 <位宽>'<进制><值>，如 10'd100。省略位宽时采用默认位宽（与机器有关，一般为 32 位），省略进制时默认为十进制，值部分可以用下划线分开提高可读性，如 16'b1010_1011_1111_1010。

Verilog 中除了普通的数字以外，还有两个特殊的值：x 和 z。x 为不定值，当某一二进制位的值不能确定时出现，变量的默认初始值为 x。z 为高阻态，代表没有连接到有效输入上。对于位宽大于 1 的数据类型，x 与 z 均可只在部分位上出现。

注意数字的位宽决定了数字的最大值。比如 3'd101 就是一个非法的数字，因为 3 位宽的数字最大值为 7。

Verilog 数字本身并不能添加负号，但写作类似于 -8'd5 这样的形式可以看作是对数字的运算，是合法的。

Integer 型

integer 数据类型一般为 32 位，与 C 语言中的 int 类似，默认为有符号数，在我们的实验中主要用于 for 循环（将在本章后面提到）。

Parameter 型

parameter 类型用于在编译时确认值的常量，通过形如 parameter 标识符 = 表达式; 的语句进行定义，如：parameter width = 8;。在实例化模块时，可通过参数传递改变在被引用模块实例中已定义的参数（模块的实例化将在后面的章节进行介绍）。parameter 虽然看起来可变，但它属于常量，在编译时会有一个确定的值。

parameter 可以用于在模块实例化时指定数据位宽等参数，便于在结构相似、位宽不同的模块之间实现代码复用。

组合逻辑建模常用语法

Assign 语句

assign 语句是连续赋值语句，是组合逻辑的建模利器，其作用是用一个信号来驱动另一个信号。如 assign a = b;，其中 a 为 wire 型（也可由位拼接得到，见运算符部分），b 是由数据和运算符组成的表达式。

assign 语句与 C 语言的赋值语句有所不同，这里“驱动”的含义类似于电路的连接，也就是说，a 的值时刻等于 b。这也解释了 assign a = a + 1; 这样的语句为什么是不合法的。由于这样的特性，assign 语句不能在 always 和 initial 块中使用。

assign 语句经常与三目运算符配合使用建模组合逻辑。一般来说，assign 语句综合出来的电路是右侧表达式化简后所对应的逻辑门组合。

• reg 类型不能被 assign 赋值。

• 未被 assign 赋值（驱动）过的 wire 类型数据不能被赋给其他的 wire 类型数据。未被 assign 过的 wire 类型就好比什么都没连接的导线，它和其它导线连接是没有意义的。

• 1 位的变量，不可以被两次 assign，多位的变量，每一位只能被一次 assign。比如 wire [3:0] output; assign output[1:0] = 2'b01; assign output[3:2] = 2'b10; 这是合法的。而 assign output = 4'b0; assign output[1:0] = 2'b01; 是不合法的，因为 0 位和 1 位被两次赋值。

运算符

这里只介绍和 C 语言有差异的运算符。

• Verilog 中没有自增和自减运算符。

• 操作数中有不定值 x 和高阻态 z 时，结果中也可能出现。

• 逻辑右移 >> 和算术右移 >>>

  • 它们的区别主要在于前者在最高位补 0，而后者在最高位补符号位。

• 相等比较运算符 == 和 ===、不等比较运算符 != 和 !==

  • == 和 != 可能由于不定值 x 和高阻值 z 的出现导致结果为不定值 x，而 === 和 !== 的结果一定是确定的 0 或 1（x 与 z 也参与比较）。

• 阻塞赋值 = 和非阻塞赋值 <=

  • 不同于 assign 语句，这两种赋值方式被称为过程赋值，通常出现在 initial 和 always 块中，为 reg 型变量赋值。这种赋值类似 C 语言中的赋值，不同于 assign 语句，赋值仅会在一个时刻执行。由于 Verilog 描述硬件的特性，Verilog 程序内会有大量的并行，因而产生了这两种赋值方式。这两种赋值方式的详细区别会在之后的小节内介绍，这里暂时只需记住一点：为了写出正确、可综合的程序，在描述时序逻辑时要使用非阻塞式赋值 <=。

• 位拼接运算符 {}

  • 这个运算符可以将几个信号的某些位拼接起来，例如 {a, b[3:0], w, 3'b101};；可以简化重复的表达式，如 {4{w}} 等价于 {w,w,w,w}；还可以嵌套，{b, {3{a, b}}} 等价于 {b, {a, b, a, b, a, b}}，也就等价于 {b, a, b, a, b, a, b}。

• 缩减运算符

  • 运算符 &（与）、|（或）、^（异或）等作为单目运算符是对操作数的每一位汇总运算，如对于 reg[31:0] B; 中的 B 来说，&B 代表将 B 的每一位与起来得到的结果。

时序逻辑建模常用语法

Always 块

always 块有如下两种用法：

• 若 always 之后紧跟 @(...)，其中括号内是敏感条件列表，表示当括号中的条件满足时，将会执行 always 之后紧跟的语句或顺序语句块（和 C 语言中的语句块类似，只是将大括号用 begin 和 end 替换了）。这种用法主要用于建模时序逻辑。
  例如：

always @(posedge clk)  // 表示在 clk 上升沿触发后面的语句块
begin
// 一些操作
end

• 若 always 之后紧跟 @ * 或 @(*)，则表示对其后紧跟的语句或语句块内所有信号的变化敏感。这种用法主要用于与 reg 型数据和阻塞赋值配合，建模组合逻辑。

• 若 always 紧跟语句，则表示在该语句执行完毕之后立刻再次执行。这种用法主要配合后面提到的时间控制语句使用，来产生一些周期性的信号。

always 的敏感条件列表中，条件使用变量名称表示，例如 always @(a) 表示当变量 a 发生变化时执行之后的语句；若条件前加上 posedge 关键字，如 always @(posedge a)，表示当 a 达到上升沿，即从 0 变为 1 时触发条件，下降沿不触发；加上 negedge 则是下降沿触发条件，上升沿不触发。每个条件使用逗号 , 或 or 隔开，只要有其中一个条件被触发，always 之后的语句都会被执行。

敏感条件是变量时，该变量只要变化就会触发执行，没有对高低电平的要求。

多个 always 块中对同一个变量进行赋值会导致无法综合。

Initial 块

initial 块后面紧跟的语句或顺序语句块在硬件仿真开始时就会运行，且仅会运行一次，一般用于对 reg 型变量的取值进行初始化。initial 块通常仅用于仿真，是不可综合的。下面的代码用于给寄存器 a 赋初始值 0：

reg a;

initial begin
    a = 0;
end

wire 型数据不能在 always 和 initial 块中赋值。
wire 类型本质上模拟硬件电路中的物理导线，它本身不具备存储功能，仅用于传递信号（从驱动源到接收端）。导线的特性是 “即时响应驱动源”—— 驱动源的信号变化会立即通过导线传递，没有时间延迟或状态保持。
而 always 块描述的是时序逻辑或组合逻辑的 “计算过程”，通常包含条件判断、状态跳转等逻辑，其赋值对象需要具备 “根据逻辑计算结果更新状态” 的能力。wire 作为导线，无法承载这种 “计算后更新” 的语义，因此不能作为 always 块的赋值目标。

语句块
块语句的作用是将多条语句合并成一组，使它们像一条语句那样。在使用上一节提到的各种控制语句或者要使用 always/initial 过程块时，如果要执行多条语句，就可以使用块语句，这就类似于 C 语言中大括号里的语句。块语句有两种：顺序块和并行块。顺序块的关键字是 begin - end，并行块的关键字是 fork - join，关键字位于块语句的起始位置和结束位置，相当于 C 语言中的左大括号和右大括号。块语句也可以嵌套。

1. 顺序块中的语句是一条接一条按顺序执行的，只有前面的语句执行完成之后才能执行后面的语句，除非是带有内嵌延迟控制的非阻塞赋值语句。
2. 如果语句包括延迟，那么延迟总是相对于前面那条语句执行完成的仿真时间的。

If 语句

Verilog 中 if 语句的语法和 C 语言基本相同，也有 else if、else 这样的用法。但是，if 语句只能出现在顺序块中，其后的分支也只能是语句或顺序块。举例如下（下面的例子也使用了 always 建模组合逻辑）：

always @ * begin
    if (a > b) begin
        out = a;
    end
    else begin
        out = b;
    end
end

Case 语句

Verilog 中的 case 语句与 C 语言的写法略有区别，详见下方的示例。case 语句同样只能出现在顺序块中，其中的分支也只能是语句或顺序块。与 C 语言不同，case 语句在分支执行结束后不会落入下一个分支，而会自动退出。举例如下：

always @(posedge clk) begin
  case(data)
      0: out <= 4;
      1: out <= 5;
      2: out <= 2;
      3: begin
          out <= 1;
      end
      default: ;
  endcase
end

Verilog 中的 case 语句默认做的是全等比较，即所有位都相等（包括 x 和 z）。上例中 data === 0 时 out 才会赋值为 4。

For 语句

for 语句和 C 语言中的类似。

循环变量

integer 类型和 reg 类型的变量均可以作为循环变量，但 reg 型需要注意位宽的设置以免造成死循环，譬如：

以下代码会造成 Isim 崩溃。

reg [1:0] tmp;
initial begin
    for (tmp = 2'h0; tmp <= 2'h3; tmp = tmp + 1) begin
        $display("tmp = %d", tmp);
    end
    $display("Finished.")
end

这是因为 tmp 位宽为 2，最大只能到 2’h3，当 tmp 等于 2’h3 时，下一轮循环 tmp 溢出，回到 2’h0，如此往复导致死循环。

While 语句

while 语句和 C 语言中的类似。

在 Verilog 中所有的循环语句只能在 always 或 initial 块中使用。

模块实例化

对于一个已经存在的模块 Sample，以及其定义好的接口 input a, input b, output c，我们可以通过以下方法进行实例化：

wire x;
wire y;
wire z;
Sample sample_instance1 (x, y, z);//这里，x, y, z 会自动匹配 Sample 模块定义时的形参顺序。
Sample sample_instance2 (.b(x), .a(y), .c(z));//这里，.b, .a, .c 是为形参指定了匹配的实参。

非阻塞赋值和阻塞赋值

考察以下代码：

module blocked_and_non_blocked(
    input clk,
    input a,
    output reg b_blocked,
    output reg c_blocked,
    output reg b_non_blocked,
    output reg c_non_blocked
    );

    // 非阻塞赋值
    always @(posedge clk) begin
        b_non_blocked <= a;
        c_non_blocked <= b_non_blocked;
    end
    // 阻塞赋值
    always @(posedge clk) begin
        b_blocked = a;
        c_blocked = b_blocked;
    end
endmodule

非阻塞赋值

clk 上升沿到来的时候，可以认为仿真器为 <= 右侧的变量做了一次“快照”，即存储了它们的值。然后将“快照”值赋给了 <= 左侧的变量。在上述代码中，b_non_blocked 值变为 a 的值，而 c_non_blocked 值变为原来的 b_non_blocked 值。

处在一个 always 块中的非阻塞赋值是在块结束时同时并发执行的。

阻塞赋值

阻塞赋值是顺序执行的。在 begin - end 顺序块中，前一句阻塞赋值完成后，后一句阻塞赋值才会开始。在上述代码中，上升沿到来时，b_blocked 值变为 a 的值，然后 c_blocked 值才变为新的 b_blocked 值，即 a 的值。

在时序逻辑中的阻塞赋值可能是不可综合的。

有符号数的处理

wire, reg 等类型的数据默认是无符号的。

若要声明该数据是有符号的，需要使用 $signed()，例如 $signed(a)。

一个简单的例子

module comparator(
    input clk,
    input reset,
    input [3:0] a,
    input [3:0] b,
    output res
    );

    assign res = a >= b;

endmodule

我们编写一个 Testbench 来测试，令 a 和 b 的初始值都为 1，100 ns 后令 b 为 -1。
我们期望看到 res 的值恒为 1，但是实际观测到 100 ns 后 res 的值变为 0。
这正是因为我们没有声明 b 是有符号数。Verilog 默认其为无符号数，当 b = -1 时，其补码为 4’b1111，会被认为是 15。
将比较代码修改为 assign res = $signed(a) > $signed(b);，程序即可达到预期结果。

值得一提的是，假如将比较代码修改为 assign res = a > $signed(b);，得到的结果也达不到预期效果。

在对无符号数和符号数同时操作时，Verilog 会自动地做数据类型匹配，将符号数向无符号数转化。因为在执行 a > $signed(b) 时，a 是无符号数，$signed(b) 是符号数，Verilog 默认向无符号类型转化，得到的结果仍是无符号数的比较结果。

关于符号数和无符号数的原理，您可参考这里。简单地概括，一个表达式，只要其子表达式中有任一表达式是无符号，则该表达式就是无符号的。

一些注意事项

• 对于移位运算符，其右侧的操作数总是被视为无符号数，并且不会对运算结果的符号性产生任何影响。结果的符号由运算符左侧的操作数和表达式的其余部分共同决定。

• 对于三目运算符，其 ? 前的布尔表达式是自决定的表达式，不会对最外层表达式的符号造成影响。

• 算术右移在左操作数无符号时高位仍然补 0，与逻辑右移效果相同。

• 未指定位宽和进制的 0 的有无符号性是根据上下文决定的。而指定了位宽和进制的 0（比如 4’b0000）的符号是确定的。

宏定义

宏定义格式如下：

`define WORDSIZE 8
// 省略模块定义
 reg[1:`WORDSIZE] data;
// 相当于定义 reg[1:8] data;

定义时，需要以反引号（`）开头。使用时，也需要加上反引号。

---

Verilog 例题

电梯调度

简介

一栋大楼有一部运行的电梯，你需要根据乘客请求和电梯状态来输出。

电梯的具体信息

• 在最开始或者每次 reset 后，电梯默认初始楼层为一楼。保证在输入到来前先进行 reset。

• 初始运行方向：每次 reset 后，电梯默认向上运行。

• 运行范围：1 至 7 层。

• 调度规则：

  • 如果当前周期没有乘客请求 (乘客请求详细信息见下文)，则电梯将会按照当前的运行方向运动一层，并在下一周期更新楼层；如果位于边界楼层且运行方向越界，则反转运行方向并运动一层。
  • 如果当前周期有乘客请求，且乘客请求楼层与当前电梯所在楼层不相同，则电梯将会向乘客请求楼层方向移动一层，并在下一周期更新楼层，电梯运行方向也调整为向乘客请求楼层运行的方向 (若与原来方向一致则不用调整) 。
  • 如果当前周期有乘客请求，且乘客请求楼层与当前电梯所在楼层相同，则电梯将保持不动，并在下一周期维持楼层，电梯运行方向不改变。

乘客请求

• 存在乘客请求的条件：

  • 若 from = 0 并且不存在未完成的乘客请求，则视为当前周期没有乘客请求。反之，如果 from != 0 或者+存在未完成的乘客请求++，则视为当前周期有乘客请求。
  • 若 from != 0，则视为当前周期有新到来的乘客请求。该乘客请求将会一直存在直到满足取消条件 ( 即使后续周期 from = 0 ) ，在此期间内视为：存在一个未完成的乘客请求。
  • 若 from = 0 并且存在一个未完成的乘客请求，则该乘客请求继续存在直至满足取消条件。

• 取消乘客请求的条件：

  • 若当前周期的乘客请求楼层和电梯的当前所在楼层相同，则视为满足该请求的取消条件，在下一个周期开始时取消该请求。
  • 若当前周期有 reset 信号，则在下一周期取消该乘客请求。

• 其他规则：输入数据保证在上一个乘客请求满足取消条件之前，不会输入下一个乘客请求。 也就是当 from != 0 时，当前一定不存在未完成的乘客请求。

输出要求

当乘客请求楼层和电梯的当前所在楼层相同时，输出 1 ；否则输出 0 。

样例

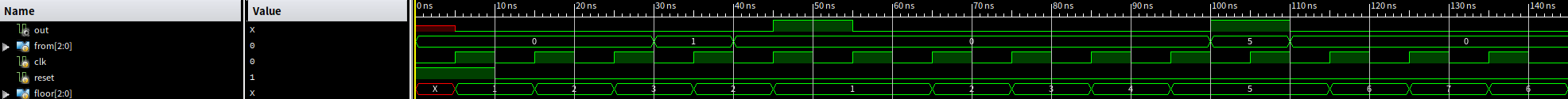

如图，在 reset 后电梯默认从一楼向上运行。
在电梯运行到三楼时，输入了一楼的乘客请求，于是下个周期电梯向乘客请求楼层 (一楼) 方向运行，回到了二楼。然后再下个周期电梯到了一楼，此时电梯楼层和乘客请求楼层相同，因此输出 out 置为 1 ,同时下个周期电梯保留楼层和运行方向。再下个周期输入为 0，电梯掉头向上运行，同时取消上一个乘客请求。

当电梯继续运行到五楼时，输入了同层五楼的乘客请求，输出 out 立刻置为 1 ，同时下一周期电梯保留原楼层和运行方向，同时取消乘客请求。再下个周期输入为 0，电梯正常向上运行至六楼。

请认真阅读波形图，一切逻辑以波形图所示为准！

分析

本题适合用时序逻辑来解决。按照题意，在没有乘客请求的时候，电梯全自动运行，故首先我们需要解决这个问题。我们应当维护两个变量，它们分别是当前的楼层和电梯运行方向，记作 cur_floor 和 direction。简单起见，由于楼层只有七层，可以用一个 3 位二进制数表示（001 至 111），方向则用 0 和 1 表示上与下，简略代码如下：

initial begin//初始化在一楼，向上
    ...
end

always@(posedge clk) begin
    if (reset == 1) begin//reset逻辑
        ...
    end
    else begin
        if (direction == 0) begin//上
            if (cur_floor == 3'b111) begin//顶楼
                direction <= 1;
                cur_floor <= cur_floor - 1;
            end
            else begin//未到顶楼
                cur_floor <= cur_floor + 1;
            end
        end
        else begin//下
            ...//类似逻辑
        end
    end
end

如果有乘客请求，其实有两种情况需要考虑：

• 当 from 信号出现的时候，电梯尚未到该楼层。

• 当 from 信号出现的时候，电梯已经到该楼层。

如果电梯还没到，则需要想办法保存下这个乘客请求的楼层号，然后及时调整电梯运行方向。当某个上升沿确认 cur_floor 等于 from 的楼层（当然这个 from 是一个副本，因为 from 输入可能只持续一个周期就归零了，接下来将把这个副本叫做 request）时，让下一个周期保持运行方向和楼层不变。这是样例中 30ns 时发出 1 楼请求的情况。可以看到，45ns 的上升沿电梯刚好到 1 楼，同时 request 等于 cur_floor，out 置为 1，下一个周期（55ns - 65ns）电梯保持在 1 楼。

如果发出乘客请求时，电梯正好处于该楼层，则情况稍微会复杂些。按照样例的解释（一切逻辑以样例为准！），100ns 发出 5 楼的请求，此时时钟信号正处于下降沿，而 out 被立刻置为 1。很明显 out 的输出采用的组合逻辑的 assign 语句，一检测到 from 或 request 与 cur_floor 相匹配就立刻置为 1（对于第一种情况，当然是检测 request 的信号，第二种则是 from）。再看电梯停留在 5 楼的时间。105ns 时电梯本准备往 6 楼去，而实际上停留在 5 楼，这就说明 105ns - 115ns 是电梯停留的一周期。也就是说，95ns - 105ns 发生了 cur_floor 和 from 的判定，即在第二种情况下判定并不是发生在上升沿的，而是立即判定！

我们如果想要电梯停留在某一层一个周期，可以这样写：

if (condition) begin
    cur_floor <= cur_floor;
    direction <= direction;
end

无论怎么说，使用非阻塞赋值就决定了这一逻辑一定会在某个上升沿激活。对于第一种情况，我们可以大胆地让 cur_floor == request 作为条件，根据“乘客请求-其他规则”，request 尚未解决时不会有新的 from 出现。可以预见的是一定会在某个上升沿满足条件，然后下一个上升沿执行上述的等待逻辑。对于第二种情况，则大有不同了，接受 from 信号后将其赋给 request 必定也使用非阻塞赋值，那么 request 的赋值要等到 from 信号来临的下一个上升沿，即二者会出现一定的时间差。这对于 out 的输出，以及电梯的等待，都是不可接受的。具体到样例中，如果接到 from 信号后立刻赋给 request，那么 105ns 时 request 才会被置为 1。如果还用 cur_floor == request 作为条件，5 楼的等待时间将会延长到 115ns - 125ns 周期，这就错了。而且 out 与 from 和 request 挂钩，如果在 request 已经被赋值（105ns），再用条件判断将其归零，也许要等到下一个上升沿（115ns），这样， out 就会从 100ns 一直激活到 115ns。

总的来说，面对第二种情况，等待逻辑的判定条件必须是 cur_floor == from，而且如果满足该条件，就要立刻发出 request 归零的命令，让 request 赶在下一个上升沿（105ns）就归零，相当于“反悔给 request 赋值”（这样做从波形上来看，request 不会被赋值，因为赋值和归零都是在上升沿以外的地方进行的），避免 out 激活时间过长。

---

Verilog 工程的设计开发调试

编写可综合代码

以下规则不适用于 Testbench。

• 勿使用 Initial 块、勿为 Reg 型（寄存器）赋初值。

• 一个寄存器只能在一个 always 块中赋值一次。
  以下代码不可综合：

reg a;
wire b, c;

always @(posedge clk_1) begin
    a <= b;
end

always @(posedge clk_2) begin
    a <= c;
end

实际上，Reg 型一般会被综合为 D 触发器，只有一个时钟输入，而上述代码让该触发器处于两个时钟域中。

何谓赋值一次？如果使用 if / else / case 语句进行条件判断，在不同且互斥的情况下对同一个寄存器进行赋值，是完全合法的。而其他情况是不可被综合的。

• 尽量避免综合后的奇怪故障

  1. 在时序逻辑中，永远使用非阻塞赋值（<=）；在组合逻辑中，永远使用阻塞赋值（=）；
  2. 每个组合逻辑运算结果仅在一个 always @(*) 中修改；
  3. 在 always @(*) 中，为每个运算结果赋初值，避免 latch^[1] 的产生。
  4. 使用位运算代替乘除法。

Verilog 代码规范

命名

1. 信号名采用 snake_case，PascalCase 或者 camelCase。全工程采用统一命名方式。

   • snake_case：变量名全小写，单词间以下划线连接。
   • PascalCase：首字母全大写。
   • camelCase：第一个字母小写，后续首字母大写。

2. 低电平有效信号用 _n 后缀。

3. 多路选择器标明规格。例如 4 选 1 的 32 位 MUX可记作 MUX4_1_32。

4. 对于状态机，各状态一定要命名，避免在代码中出现不知所云的数字。

组合逻辑的编写

1. 一个信号只在一个 always 块中赋值。

2. 组合逻辑用 always @(*) 块或者 assign。

3. 组合逻辑的 always 块只用阻塞赋值。

4. 确保所有分支都赋值，否则出现锁存器^[1:1]。

时序逻辑

1. 时序逻辑用 always @(posedge clock)。

2. 时序逻辑的 always 块只用非阻塞赋值。

3. 通常情况下，不要用下降沿触发。

4. 除了 always 敏感列表外，不要用时钟信号。

5. 使用同步复位而非异步复位^[2]。

代码风格

1. 单目运算符与变量间不添加空格。

2. 同一逻辑，但表达式复杂的语句，使用换行进行切割：

// GOOD
assign d = (op == 0) ? a + b :
           (op == 1) ? a - b :
           (op == 2) ? a & b :
                       a | b;
// BAD
assign d = (op == 0) ? a + b :(op == 1) ? a - b :(op == 2) ? a & b : a | b;

3. 显式声明数字位宽。

---

1. 如果没有初值，编译器会认为需要保持上一次该变量的值不变，这是符合锁存器（Latch）定义的。 ↩︎ ↩︎

2. 同步复位（Synchronous Reset）：复位信号的生效与时钟同步，只有时钟的有效沿到来时才生效。
   异步复位（Asynchronous Reset）：复位信号的生效与时钟无关，只要复位信号有效，立即执行复位操作，无需等待时钟沿。 ↩︎
