[CO P7]Verilog 设计 MIPS 微系统

It’s time to leave all behind.

设计方案

CP0 协处理器

端口定义

名称 类型 位宽 方向 含义
clk wire 1 I 时钟信号
reset wire 1 I 同步复位信号
enable wire 1 I CP0 中寄存器写使能
CP0_addr wire 4:0 I 要写入的寄存器地址(12 或 14)
CP0_in wire 31:0 I CP0 写入数据
VPC wire 31:0 I 受害 PC,陷入内核时传递给 CP0
BD_in wire 1 I 是否为延迟槽指令
ExcCode_in wire 4:0 I 内部异常代码
HWInt wire 5:0 I 外部中断信号
EXL_clr wire 1 I SR_EXL 复位信号,返回现场
CP0_out wire 31:0 O CP0 读出数据
EPC_out wire 31:0 O EPC 读出数据
Req wire 1 O 陷入内核请求

MFC0 与 MTC0

MFC0 和 MTC0 专为 CP0 内置的寄存器使用。MTC0 只允许写入 SR 和 EPC 两个寄存器,故其 rd 为 13 或 15 时保持原始值不变即可。

主模块中,要将 CP0 的输出 CP0_output 与 E 级来的 E_exact_outputA(ALU 或 MDU)合流,形成 M_exact_outputA 给到 W 级。

综上需要在 MController 传出 CP0_enableCP0_output_sel 两个信号。

四个寄存器

SR

SR[15:10]: SR_IM 每一位表示每个外部中断的开关,该位为 1 时,允许处理这个外部中断。
SR[1]: SR_EXL 置为 0 时,允许处理外部中断和内部异常,否则一律拒绝。
SR[0]: SR_IE 置为 1 时,允许处理内部异常,否则一律拒绝。

注意 SR_EXL 和 SR_IE 值对应的效果相反

Cause

Cause[31]: Cause_BD 置为 1 时,表示陷入内核时的这条指令位于延迟槽中。
Cause[15:10]: Cause_IP 每一位表示一种外部设备,该位为 1 时,表示该设备触发了外部中断。
Cause[6:2]: Cause_ExcCode 内部异常的异常码。

EPC

记录陷入内核时的指令地址。当陷入内核时的指令是延迟槽指令时,则记录其上一条指令的地址,否则就是这一条的地址。

由于 CP0 在 M 级,则宏观 PC 位于 M 级,EPC 记录的也是 M 级的情况。

PRId

CPU 标识码,只读。

内部异常与外部中断

类型 ExcCode
外部中断 - [x] 0
PC 对齐错误 - [x] 4
PC 超出 0x3000 ~ 0x6ffc - [x] 4
lw lh 地址对齐错误 - [x] 4
lh lb 取 Timer 寄存器 - [x] 4
load 类计算地址时溢出 - [x] 4
load 类地址超出范围 - [x] 4
sw sh 地址对齐错误 - [x] 5
sh sb 存 Timer 寄存器 - [x] 5
store 类计算地址时溢出 - [x] 5
store 类向计时器的 Count 寄存器存值 - [x] 5
store 类地址超出范围 - [x] 5
syscall - [x] 8
未知指令 - [x] 10
算术溢出 - [x] 12

F 级

PC 未对齐或超范围,异常码为 5'b00100,替换错误指令为 nop

D 级

D Controller 识别指令种类时,如果检测到未知指令或者 syscall,输出对应的异常码,否则保持 5'b00000

E 级

ALU 中可能发生的异常:取地址未对齐,地址计算溢出,地址计算超范围,算数运算溢出。运算溢出的判断方法采用指令表的。从 ALU 得到 E 级的 ExcCode,与前面合流得到最终的 ExcCode 流给 M 级 CP0。合流时,倘若上一个流水级的 ExcCode != 5'b00000,则采用上一级的,因为需要先处理早发生的异常

M 级

将最终的 ExcCode 接到 CP0 中。

陷入内核

  1. 首先,VPC 是宏观 PC。

  2. 如果 D 级指令是跳转类,那么 F 级指令在延迟槽中。因此从 F 级开始判断 BD 值,并一直流水到 M 级传入 CP0。

  3. 停止异常指令及其之后的所有指令的执行,并将指令地址跳转到 0x00004180

    1. CP0 的 Req 信号控制 NPC 的计算,优先级最高。当 Req 为 1,NPC 结果为 0x00004180,并在下一周期给到 PC。
      • 如果阻塞发生,同时需要跳转 0x00004180,则会因为阻塞导致 PC_en 关闭,无法把 0x00004180 写入 PC。因此需要调整 PC_en 在阻塞且没陷入内核的时候才能关闭。(陷入内核优先级最高)
    2. 清空所有流水级寄存器的数据,将 PC 换成 0x00004180,将 BD 换成 0。
    3. 阻止指令产生效果:Req 为 1 则关闭 DM 写使能,禁止 CP0 的寄存器写入。

返回现场

ERET

eret 用于从异常处理程序回到 EPC。这个跳转指令没有延迟槽,其行为模式类似于 j,实现方法如果 D 级是 eret ,则在 F 级将 PC 替换成 EPC。要注意这样必须设置 eret 的 NPC_sel 为顺序执行!这样就跳过了延迟槽。

另外,eret 流到 M 级时,需要传给 CP0 的 EXLClr,表明异常处理完了,接下来可以处理新的异常。

再另外,如果 eret 前一个或两个周期是写入 EPC 寄存器的 mtc0 指令,那么 eret 无法在 F 级替换出正确的 PC 值,因此直接暴力阻塞即可。

外部设备和顶层通信

顶层模块 MIPS 中会实例化三个模块,分别是 CPU,两个 Timer,以及系统桥 Bridge。需要在 MIPS 中定义好各个模块之间的连线,以及和 Testbench 的连线。

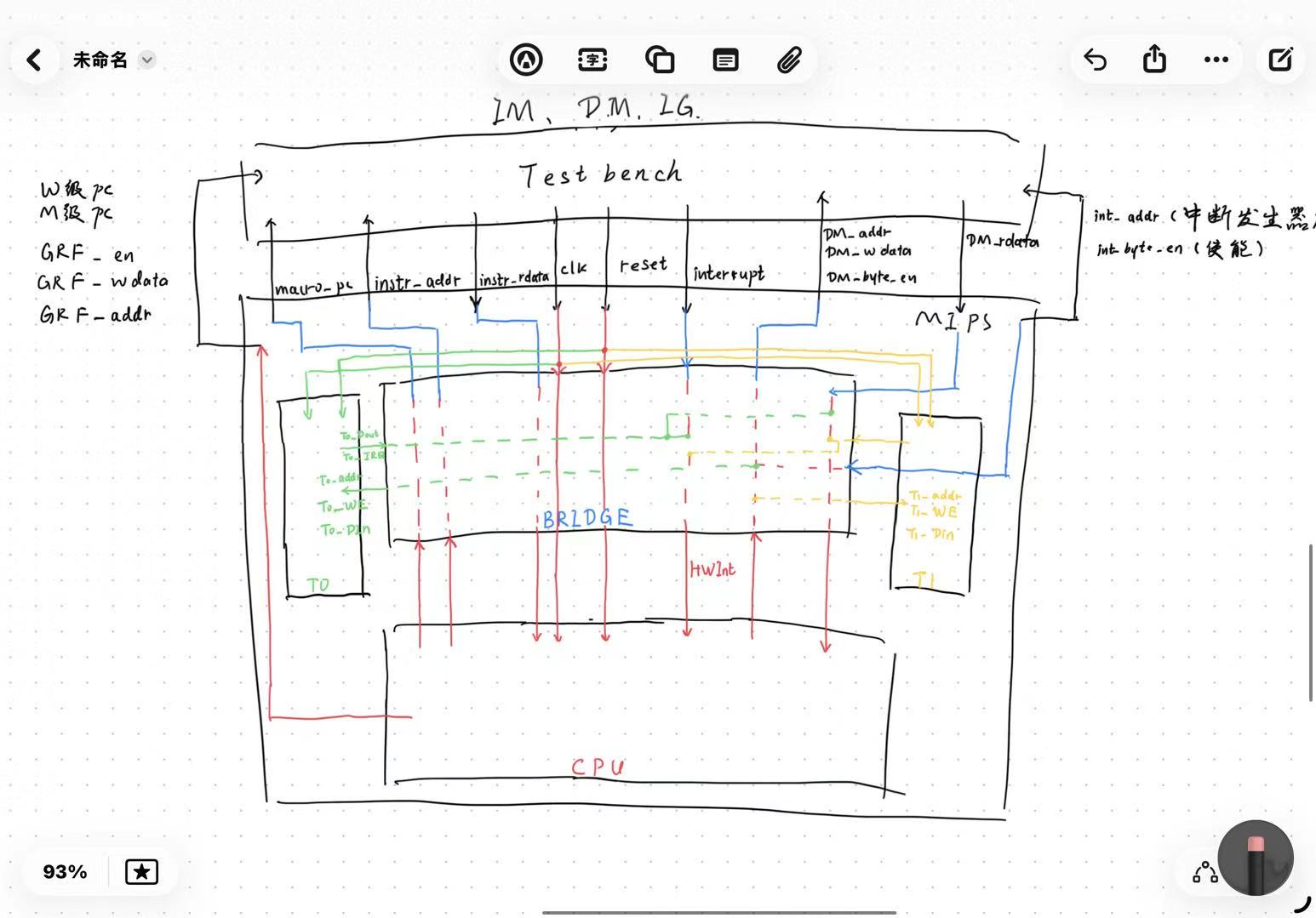

MIPS 微系统架构

思考题

  1. 请查阅相关资料,说明鼠标和键盘的输入信号是如何被 CPU 知晓的?
    答: 键盘 → (中断请求信号 + 键盘对应的输入码<ASCII码>) → 南桥 → 北桥 → CPU处理器 → 内存 → 硬盘。

  2. 请思考为什么我们的 CPU 处理中断异常必须是已经指定好的地址?如果你的 CPU 支持用户自定义入口地址,即处理中断异常的程序由用户提供,其还能提供我们所希望的功能吗?如果可以,请说明这样可能会出现什么问题?否则举例说明。(假设用户提供的中断处理程序合法)
    答: 首先一个固定的地址可以做到更快的访问,提高 CPU 处理中断异常的效率。并且不需要考虑用户自定义入口地址的有效性检查,减少成本。如果是用户自定义地址,也可以实现中断异常处理功能,但是有可能地址无效。

  3. 为何与外设通信需要 Bridge?
    答: 外设种类很多,对于不同的中断,需要预处理相关的信号,再统一给到 CPU 进行处理。因此需要一个模块进行中转。

  4. 请阅读官方提供的定时器源代码,阐述两种中断模式的异同,并分别针对每一种模式绘制状态移图。
    答:

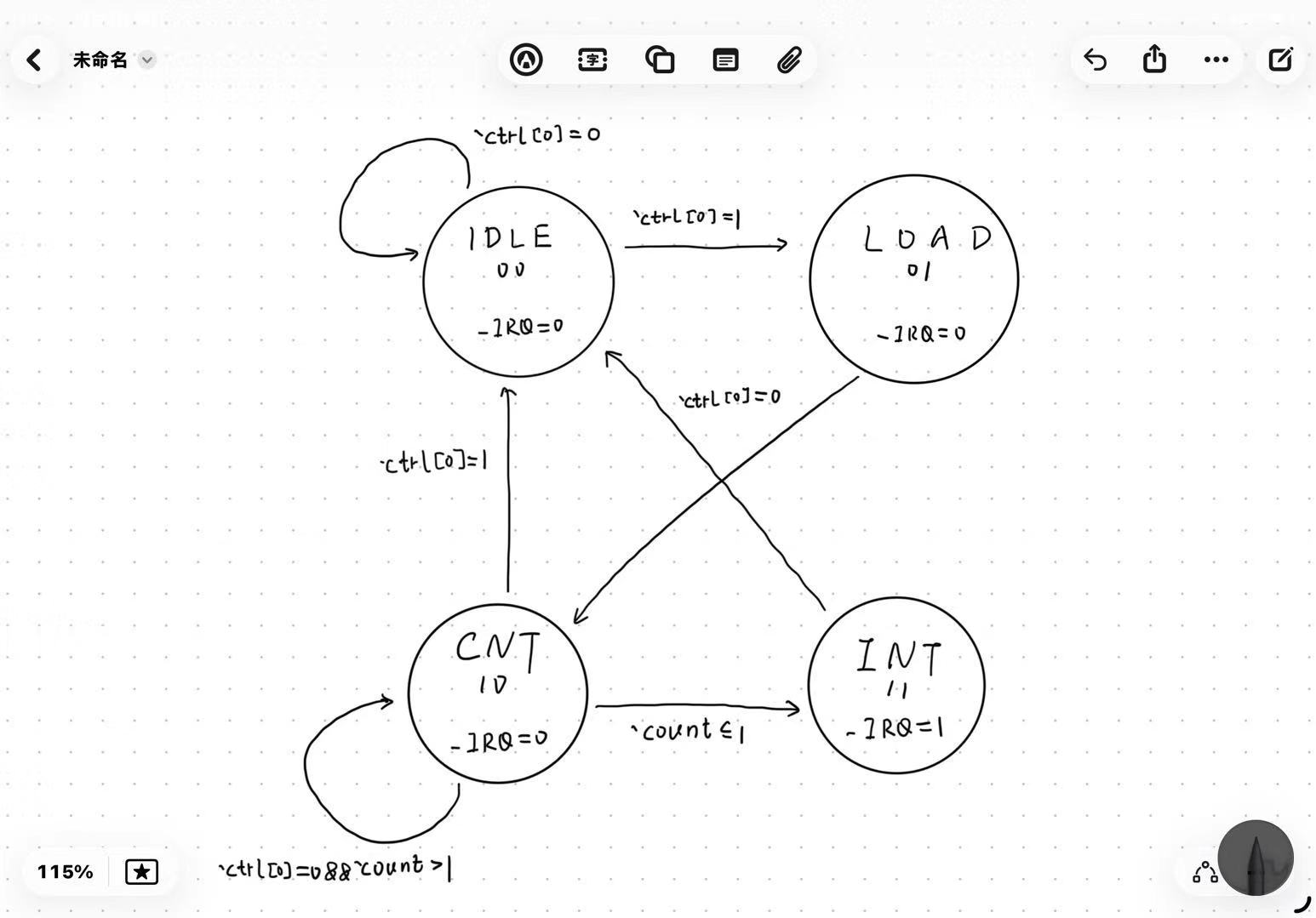

    mode00
    `ctrl[2:1] == 2'b00 时,倒计时结束后,产生持续的 _IRQ 信号。

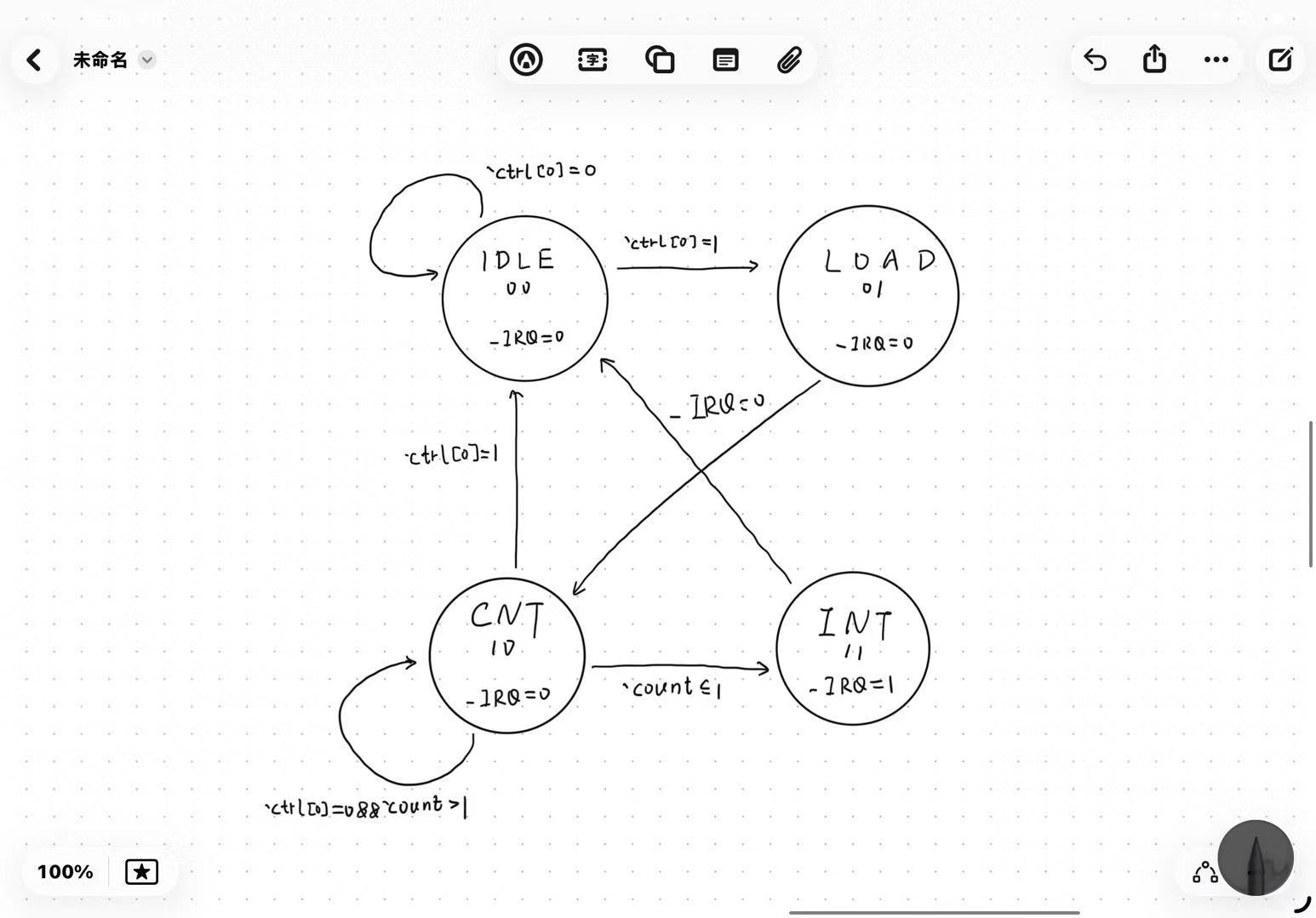

    mode01
    `ctrl[2:1] == 2'b01 时,倒计时结束后,将 _IRQ 归零,即只激活一周期的信号。

  5. 倘若中断信号流入的时候,在检测宏观 PC 的一级如果是一条空泡(你的 CPU 该级所有信息均为空)指令,此时会发生什么问题?在此例基础上请思考:在 P7 中,清空流水线产生的空泡指令应该保留原指令的哪些信息?
    答: 此时往 EPC 保存的地址是 0x00000000BD 为 0, 导致处理完异常返回原地址时找不到原来的指令。因此清空时应该保留 PC 和 BD。

  6. 为什么 jalr 指令为什么不能写成 jalr $31, $31
    答: jalr 先将 PC + 8 写入 $31(转发),再跳转。故实际上无法成功跳转到 $31 原来的值。

测试

ERET 测试

1
2
3
ori $t0, 0x00003000
mtc0, $t0, $14
eret

中断异常测试

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
ori $1,$1,0x1c01
mtc0 $1,$12

# pc地址未对齐
ori $2,$2,0x300a
jr $2
add $2,$2,$2
# pc地址超范围
jr $2
ori $3,$3,0x0003

# lw、lh 没有字对齐
lw $2,0($3)
lh $2,1($0)
# lh、lb 取Timer寄存器的值
ori $4,$4,0x7f00
lh $5,0($4)
lb $5,20($4)
# 计算地址加法溢出
lui $6,65535
ori $6,$6,65535
lw $7,1($6)
# 取数地址超出范围
ori $7,0x7f0c
lw $7,0($7)

# sw、sh没有字对齐
sw $2,0($3)
sh $2,1($0)
# sh、sb取Timer寄存器的值
sw $5,0($4)#应该没错
sh $5,0($4)
sb $5,20($4)
# 计算地址加法溢出
lui $6,65535
ori $6,$6,65535
sw $7,1($6)
# 向计时器Count寄存器存值
sw $7,-4($7)
# 存数地址超出范围
sw $7,100($7)

# syscall 测试
syscall

# 未知指令
nor $2,$3,$4

# 算术溢出
addi $1,$0,1
sub $8,$0,$1
add $9,$8,$6 # 不应溢出
sub $9,$6,$8 # 溢出
add $9,$6,$7 # 溢出
sub $9,$0,$6
addi $9,$9,-100 # 溢出


end:
beq $0,$0,end # 死循环
nop

# 异常处理程序
.ktext 0x4180
mfc0 $k0,$12
mfc0 $k0,$13
mfc0 $k0,$14
addi $k0,$k0,4
mtc0 $k0,$14
eret
add $2,$2,$2 # 应当没有延迟槽

课上测试

四个强测分别是指令、异常、中断、冒险,建议课下用 COT 和 MARS、朋友的 CPU 对拍,对拍对的人多了,就形成了链条,要么大家一起过,要么大家一起死(bu)

加一条指令 monitor

在 CP0 中增加三个 32 位宽的寄存器 DMBoundaryHi(No.18) DMBoundaryLo(No.19) DMEnable(No.20)。这三个寄存器都能被 mfc0 读取,但是只能用 monitor 写入。此外,monitor 只能写入这三个寄存器,而 mtc0 只能写入 SREPC

写入的数值必须满足 DMBoundaryHi > DMBoundaryLo(无符号比较),否则触发 AdEs 异常,异常码 5'd5

DMEnable 的高 16 位的 1 的个数严格大于低 16 位的 1 的个数,则允许监控 sw 指令的行为。

监控 sw 的行为:在允许监控 sw 指令的前提下,如果 sw 读写的所有字节地址超出了 [DMBoundaryLo, DMBoundaryHi) 这个前闭后开的区间,则触发 AdEs 异常,异常码 5'd5

不说了,注意所谓所有字节地址sw 计算出的地址是第一个字节的地址,再往后三个也是要存入的,因此当 ALU 算出的结果 +3 超范围时才发生异常。
